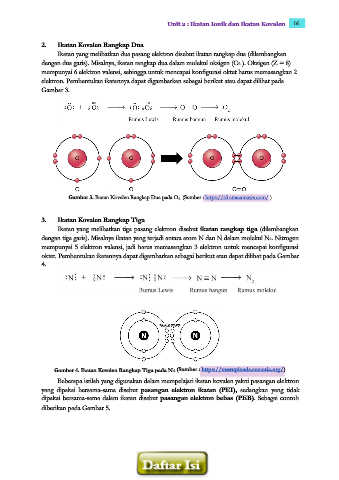

Unit 2 : Ikatan Ionik dan Ikatan Kovalen 16

2. Ikatan Kovalen Rangkap Dua
Ikatan yang melibatkan dua pasang elektron disebut ikatan rangkap dua (dilambangkan
dengan dua garis). Misalnya, ikatan rangkap dua dalam molekul oksigen (O2 ). Oksigen (Z = 8)
mempunyai 6 elektron valensi, sehingga untuk mencapai konfigurasi oktet harus memasangkan 2
elektron. Pembentukan ikatannya dapat digambarkan sebagai berikut atau dapat dilihat pada
Gambar 3.

Gambar 3. Ikatan Kovalen Rangkap Dua pada O 2 (Sumber : https://s3.amazonaws.com/ )

3. Ikatan Kovalen Rangkap Tiga
Ikatan yang melibatkan tiga pasang elektron disebut ikatan rangkap tiga (dilambangkan
dengan tiga garis). Misalnya ikatan yang terjadi antara atom N dan N dalam molekul N2. Nitrogen
mempunyai 5 elektron valensi, jadi harus memasangkan 3 elektron untuk mencapai konfigurasi
oktet. Pembentukan ikatannya dapat digambarkan sebagai berikut atau dapat dilihat pada Gambar
4.

Gambar 4. Ikatan Kovalen Rangkap Tiga pada N2 (Sumber : https://useruploads.socratic.org/)

Beberapa istilah yang digunakan dalam mempelajari ikatan kovalen yakni pasangan elektron
yang dipakai bersama-sama disebut pasangan elektron ikatan (PEI), sedangkan yang tidak
dipakai bersama-sama dalam ikatan disebut pasangan elektron bebas (PEB). Sebagai contoh
diberikan pada Gambar 5.
